网络编程

Socket Programming

基本概念梳理

• IP：计算机网络的唯一标识。

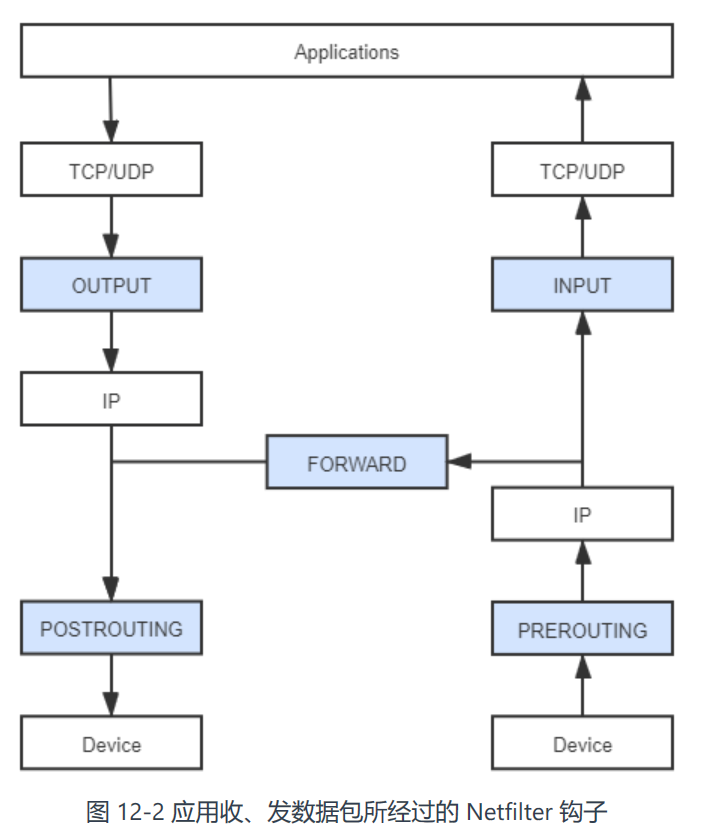

NetFilter机制

Linux 系统提供的许多网络能力，如数据包过滤、封包处理（设置标志位、修改 TTL 等）、地址伪装、网络地址转换、透明代理、访问控制、基于协议类型的连接跟踪，带宽限速，等等，都是在 Netfilter 基础之上实现的。围绕网络层（IP 协议）的周围，埋下了五种Hook，每当有数据包流到网络层，经过这些钩子时，就会自动触发由内核模块注册在这里的回调函数（可以配置多个），程序代码就能够通过回调来干预 Linux 的网络通信。钩子有：


• PREROUTING：来自设备的数据包进入协议栈后立即触发此钩子。在进入 IP 路由之前触发，这意味着只要接收到的数据包，无论是否真的发往本机，都会触发此钩子。一般用于目标网络地址转换（Destination NAT，DNAT）。

• INPUT：报文经过 IP 路由后，如果确定是发往本机的，将会触发此钩子，一般用于加工发往本地进程的数据包。

• FORWARD：报文经过 IP 路由后，如果确定不是发往本机的，将会触发此钩子，一般用于处理转发到其他机器的数据包。

• OUTPUT：从本机程序发出的数据包，在经过 IP 路由前，将会触发此钩子，一般用于加工本地进程的输出数据包。

• POSTROUTING：从本机网卡出去的数据包，无论是本机的程序所发出的，还是由本机转发给其他机器的，都会触发此钩子，一般用于源网络地址转换（Source NAT，SNAT）。

Reactor 模型

主要分为三个角色：

• Reactor：把 IO 事件分配给对应的 handler 处理

• Acceptor：处理客户端连接事件

• Handler：处理非阻塞的任务

异步情况下（Proactor)，当回调handler时，表示I/O操作已经完成；同步情况下（Reactor)，回调handler时，表示I/O设备可以进行某个操作（can read 或 can write)。

C语言


连接属性

keep-alive

• TCP保活机制。其可以一定时间间隔发送探测报文轮询客户端，若连续几个报文无响应，可判定连接结束。默认关闭。在此不多介绍。

• 也是应用层的机制。HTTP1.1默认开启，机制参考xv6的ping-pong。

HTTP 长连接：只要任意一端没有明确提出断开连接，则保持 TCP 连接状态。 (短连接：请求-响应一次后就断开)

IO 多路复用

只使用一个进程来维护多个 Socket， 进程可以通过一个系统调用函数从内核中获取多个事件。

事件轮询 API 就是 Java 语言里面的 NIO 技术。

select

select 是最简单的事件轮询API。输入是读写文件描述符集合 read_fds & write_fds，输出是与之对应的可读可写事件。同时还提供了一个 timeout 参数，如果没有任何事件到来，那么就最多阻塞等待 timeout 时间。（如果timeout 设置为 0，select将一直阻塞到某个文件描述符上发生了事件）

比如在网络编程中，可将已连接的 Socket 都放到一个文件描述符集合，调用 select 函数将文件描述符集合拷贝到内核里，让内核来检查是否有网络事件产生，检查的方式很粗暴，就是通过遍历检查文件描述符集合的方式，对有事件产生的 Socket 标记为可读或可写， 接着再把整个文件描述符集合拷贝回用户态里，然后用户态再通过遍历的方法找到可读或可写的 Socket，然后再对其处理。

poll

poll 不像select用 BitMap 来存储所关注的文件描述符，取而代之用动态数组，以链表形式来组织，突破了 select 的文件描述符个数（FD_SETSIZE，默认1024）限制，而是受到系统最大文件描述符限制。二者都是使用「线性结构」存储进程关注的 Socket 集合，因此都需要遍历文件描述符集合来找到可读或可写的 Socket，时间复杂度为 O(n)，而且也需要在用户态与内核态之间拷贝文件描述符集合。

epoll

epoll 通过两个方面，很好解决了 select/poll 的问题。

1. epoll 在内核里使用红黑树来跟踪进程所有待检测的文件描述符，把需要监控的 socket 通过 epoll_ctl() 函数加入内核中的红黑树里，这样就不需要像 select/poll 每次操作时都传入整个 socket 集合，只需要传入一个待检测的 socket，减少了内核和用户空间大量的数据拷贝和内存分配。

2. epoll 使用事件驱动的机制，内核里维护了一个链表来记录就绪事件，当某个 socket 有事件发生时，通过回调函数内核会将其加入到这个就绪事件列表中，当用户调用 epoll_wait() 函数时，只会返回有事件发生的文件描述符的个数，不需要像 select/poll 那样轮询扫描整个 socket 集合，大大提高了检测的效率。

epoll 支持两种事件触发模式，分别是边缘触发（edge-triggered，ET）和 水平触发（level-triggered，LT，默认）。一般来说，边缘触发的效率比水平触发的效率要高，因为边缘触发可以减少 epoll_wait 的系统调用次数。

• 使用边缘触发模式时，当被监控的 Socket 描述符上有可读事件发生时，服务器端只会从 epoll_wait 中苏醒一次，一般和非阻塞 I/O 搭配使用。因为进程只苏醒一次，需要保证一次性将内核缓冲区的数据读取完，可能会循环从文件描述符读写数据；

• 使用水平触发模式时（默认），当被监控的 Socket 上有可读事件发生时，服务器端不断地从 epoll_wait 中苏醒，直到内核缓冲区数据被 read 函数读完才结束，目的是告诉我们有数据需要读取。

结合IO多路复用技术，又因为 Redis 的大部分操作都在内存中完成，且无线程竞争造成的性能损失，Redis的QPS吞吐量可达到10万/秒，是MySQL的十倍。在 Redis 6.0 版本之后，也采用了多个 I/O 线程来处理网络请求，这是因为随着网络硬件的性能提升，Redis 的性能瓶颈有时会出现在网络 I/O 的处理上。

int s = socket(AF_INET, SOCK_STREAM, 0);
bind(s, ...);
listen(s, ...)

int epfd = epoll_create(...);
epoll_ctl(epfd, ...); //将所有需要监听的socket添加到epfd中

while(1) {
    int n = epoll_wait(...);
    for(接收到数据的socket){
        //处理
    }
}

性能监控

通常是以 4 个指标来衡量网络的性能，分别是带宽、延时、吞吐率、PPS（Packet Per Second），它们表示的意义如下：

• 带宽，表示链路的最大传输速率，单位是 b/s （比特 / 秒），带宽越大，其传输能力就越强。

• 延时，表示请求数据包发送后，收到对端响应，所需要的时间延迟。不同的场景有着不同的含义，比如可以表示建立 TCP 连接所需的时间延迟，或一个数据包往返所需的时间延迟。

• 吞吐率，表示单位时间内成功传输的数据量，单位是 b/s 或 B/s，吞吐受带宽限制，带宽越大，吞吐率的上限才可能越高。

• PPS，全称是 Packet Per Second（包 / 秒），表示以网络包为单位的传输速率，一般用来评估系统对于网络的转发能力。

要想知道网络的配置和状态，我们可以使用 ifconfig 或者 ip 命令来查看，得到 IP 地址、子网掩码、MAC 地址、网关地址、MTU 大小、网口的状态以及网络包收发的统计信息等。

我们可以使用 netstat 或者 ss（推荐后者），这两个命令查看 socket、网络协议栈、网口以及路由表的信息，得到 socket 的状态（State）、接收队列（Recv-Q）、发送队列（Send-Q）、本地地址（Local Address）、远端地址（Foreign Address）、进程 PID 和进程名称（PID/Program name）等。其中：

• 当 socket 状态处于 Established时：

  • Recv-Q 表示 socket 缓冲区中还没有被应用程序读取的字节数；

  • Send-Q 表示 socket 缓冲区中还没有被远端主机确认的字节数。

• 当 socket 状态处于 Listen 时：

  • Recv-Q 表示全连接队列的长度；

  • Send-Q 表示全连接队列的最大长度。

可以使用 sar 命令当前网络的吞吐率和 PPS。

---

参考：小林coding (xiaolincoding.com)
